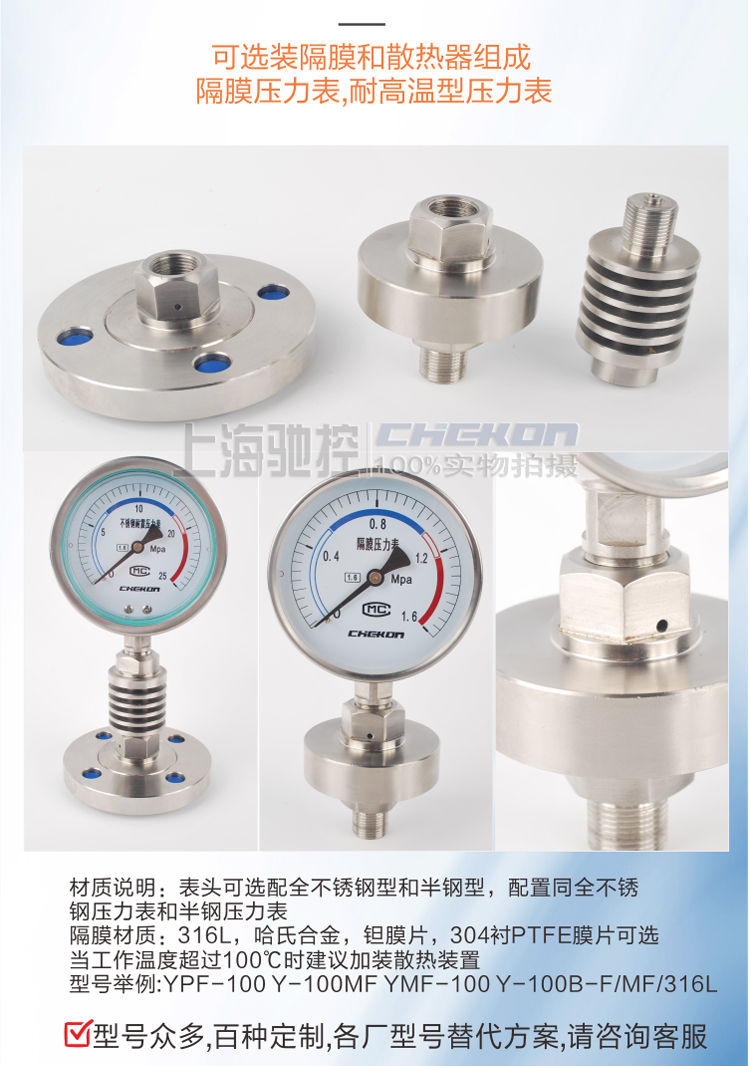

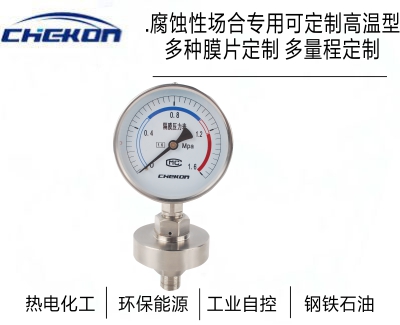

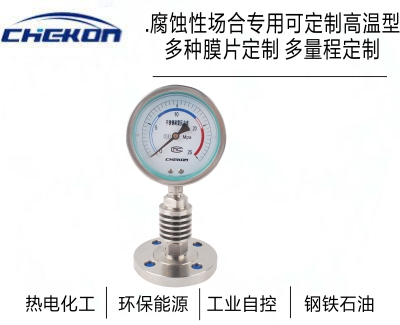

YTP系列隔膜壓力表 膜片 多規格定制 專業壓力測量
|
由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離 20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔 膜隔離器受壓部溫度影響量?jī)烧咧汀?/span>
2、 隔膜表的液位差
尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在測量時更應注意。
3、 隔膜表的耐蝕性
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)；蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)。
法蘭材料：不銹鋼0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：氟橡膠；硅橡膠及氟塑料。
4、隔膜液的選擇
保證隔膜表使用可靠性和穩定性，應根據不同用途選擇合適的密封液。
密封液選擇參考表
工作液體名稱
隔膜裝置溫度范圍（℃）
儀表正常工作環境溫度（℃）
甘油水溶液
-5~100
-5~40
硅油（低粘度）
-40~130
-30~50
硅油（高粘度）
-30~240
-20~60
備 注
如對密封液有特殊要求請與公司協商訂做。
|
產品名稱 |
產品型號 |
精度等級 |
測量范圍（MPa） |
連接方式 |
|
隔膜壓力表 |
YTP-60ML |
2.5 |
0～0.1～6 |
M14×1.5 |
|
YTP-100ML |
1.6 |
0～0.1～40 -0.1～0～0.1 |
M20×1.5 |
|
|
YTP-150ML |
1.6 |
M20×1.5 |
||
|
YTPF-100MF |
1.6 |
0～0.1～10 -0.1～0～2.4 |
敞開法蘭 |
|
|
YTPF-150MF |
1.6 |
|||
|
YTPF-100MG |
1.6 |
0～0.1～10 -0.1～0～2.4 |
工字法蘭 |
|
|
YTPF-150MG |
1.6 |
|||
|
YTPF-100GL |
1.6 |
0～0.1～10 -0.1～0～2.4 |
角形法蘭 |
|
|
YTPF-150GL |
1.6 |
|||
|
YTPF-100RL |
1.6 |
0～0.1～10 -0.1～0～2.4 |
軟管連接 |
|
|
YTPF-150RL |
1.6 |
|||
|
衛生型隔膜壓力表 |
YTP-100MC |
1.6 |
0～0.1～1.6 |
卡箍連接 |
|
YTP-150MC |
1.6 |
|||
|
備注：如對儀表隔膜體材質、膜片材料以及法蘭尺寸有特殊要求請與公司協商訂做。 |
||||
